Комплекс радиосвязи
«Волновая сеть»
«Волновая сеть»
Комплекс предназначен для организации сетей информационного обмена на основе системы передачи данных по широкополосному каналу с временным разделением доступа в сети. Радиостанции «Волновая сеть» позволяют создавать гибкую сеть связи, основой которой является ретрансляция сигнала каждой радиостанцией (MESH-сети). Внедрение системы на объектах позволит обеспечить персонал надежными средствами коммуникации, повысить показатели охраны труда и безопасности на объектах, а так же минимизировать время отработки нештатных ситуаций.
Преимущества
Преимущества
Гибкость
системы
системы
Дистанционно управляема независимо от размера сети. Принцип "включил и работай" эффективен в расширении покрытия сети, позволяет привлечь больше пользователей и увеличить охват самой сети. Это позволяет корректировать и расширять систему на основе растущих потребностей предприятия.
Безопасность
системы
системы
Все переговоры и данные, шифруются с помощью алгоритмов AES и DES. Система обеспечивает абсолютно автономную работу групп пользователей и предлагает индивидуальные, групповые и конференц-вызовы. Возможна реализация алгоритма шифрования по ГОСТ 28147-89.
Безлицензионный диапазон работы
Диапазон рабочих частот системы составляет 868,7-869,2 МГц. Эти частоты могут эксплуатироваться без оформления специального разрешения Государственной комиссии по радиочастотам (ГКРЧ). Благодаря чрезвычайно низкой излучающей мощности блоков (25 мВт), система не требует лицензий.
Полное покрытие объекта радиосвязью
С помощью опорной сети ретрансляторов возможно организовать связь в самых удаленных и труднодоступных зонах объекта. Благодаря гибкости системы, существует возможность оперативно добавить ретранслятор в труднодоступную зону объекта.
Формирование до 8 раздельных каналов
Система позволяет разделять абонентов на группы. Возможно сформировать до 250 логических каналов. Примерами такого разделения могут быть группы: охрана, инженерная служба, руководство, пожарная бригада, аварийная бригада, водители и др.
Быстрое развертывание
Время установки на самых сложных объектах составляет от нескольких часов до 2-х дней. При этом не требуется проводить дорогостоящие монтажные работы: устанавливать антенны, прокладывать кабели и т.д. Необходимо лишь подключить устройства опорной сети к питанию 220В и можно начинать работать.
Автономность работы системы при ЧС
Системы имеют аккумуляторную батарею, позволяющую автономно проработать до 4-х суток в случае отключения электроэнергии. Портативные станции имеют съемный аккумулятор и проработают до 2-х суток. Это обеспечивает надежную связь и координацию действий всех служб в случае пожаров, аварий, отключений энергии и других ЧС.
Различные сферы применения комплекса
Можно успешно использовать на любых крупных инфраструктурных объектах. Наиболее перспективно применение комплекса в сферах: машиностроение, добыча полезных ископаемых (шахты, карьеры, нефтегазовая отрасль), лесное хозяйство, морские порты, химическая промышленность, крупные логистические комплексы, морские суда.
Применение
Учитывая специфику продукции, основные заказчики - крупные промышленные предприятия, горнорудные предприятия, строительные предприятия и топливно-энергетические комплекcы. Мы предлагаем широкий ассортимент устройств радиосвязи – от помехоустойчивых, защищенных цифровых радиостанций, ретрансляторов и устройств управления, до зарядных устройств, гарнитур и аксессуаров.
Отраслевые
готовые решения
готовые решения
Обеспечение связью
карьеров и шахт
Для нефтеперерабатывающих заводов
Для спортивных объектов и торговых центров
Морские порты и
перевалочные пункты
Энергетические
предприятия (ГЭС, ТЭЦ)
Для химической
промышленности
Отраслевые
готовые решения
готовые решения
- Обеспечение связью
карьеров и шахт - Для нефтеперерабатывающих заводов
- Для спортивных объектов и торговых центров
- Морские порты и
перевалочные пункты - Энергетические
предприятия (ГЭС, ТЭЦ) - Для химической
промышленности
Интересные факты
- собственная, цифровая, самоорганизующаяся система радиосвязи;
- отечественная разработка и производство;
- безлицензионная, не требующая разрешений и согласований система;
- 100% покрытие объекта;
- до 8 независимых каналов связи;
- каждое устройство в сети является ретранслятором;
- оперативный мониторинг и управление всей сети по радиоканалу;
- автономность при чрезвычайных ситуациях.
Внедрение системы «Волновая сеть» на объектах позволит:
- обеспечить персонал надежными средствами коммуникации;
- существенно снизить затраты на организацию связи и необходимую сопутствующую инфраструктуру;
- улучшить управляемость и эффективность выполнения задач подразделениями;
- повысить показатели охраны труда и безопасности на объектах;
- минимизировать время отработки нештатных ситуаций.
Волновая сеть на крупных объектах:
- АО «Комбинат КМАруда»;
- Туапсинский морской порт;
- Воткинская ГЭС;
- Сызранский НПЗ;
- Самарская ГРЭС;
- «Уралдоломит»;
- Шахта «Рудная»;
- Казанская ТЭЦ-2;
- Затонская ТЭЦ;
- Красноярская ГЭС;
- АО «ГМК "Дальполиметалл».
Интересные факты
- собственная, цифровая, самоорганизующаяся система радиосвязи;
- отечественная разработка и производство;
- безлицензионная, не требующая разрешений и согласований система;
- 100% покрытие объекта;
- до 8 независимых каналов связи;
- каждое устройство в сети является ретранслятором;
- оперативный мониторинг и управление всей сети по радиоканалу;
- автономность при чрезвычайных ситуациях.
Внедрение системы «Волновая сеть» на объектах позволит:
- обеспечить персонал надежными средствами коммуникации;
- существенно снизить затраты на организацию связи и необходимую сопутствующую инфраструктуру;
- улучшить управляемость и эффективность выполнения задач подразделениями;
- повысить показатели охраны труда и безопасности на объектах;
- минимизировать время отработки нештатных ситуаций.
Волновая сеть на крупных объектах:
- АО «Комбинат КМАруда»;
- Туапсинский морской порт;
- Воткинская ГЭС;
- Сызранский НПЗ;
- Самарская ГРЭС;
- «Уралдоломит»;
- Шахта «Рудная»;
- Казанская ТЭЦ-2;
- Затонская ТЭЦ;
- Красноярская ГЭС;
- АО «ГМК "Дальполиметалл».
Продукты
Скрытоносимая 4-х канальная радиостанцияМалогабаритная индивидуальная скрытоносимая 4-х канальная радиостанция- ретранслятор карманного типа. Выполнена в пластиковом корпусе класса IP54. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Радиостанция-ретранслятор
Радиостанция-ретранслятор предназначенная для увеличения зоны покрытия радиосвязи. Выполнена в металлическом пыле и влагозащи- щенном корпусе класса IP67. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
16-ти канальная радиостанция
Носимая 16-ти канальная индивидуальная радиостанция - ретранслятор. Выполнена в ударопрочном пыле и влагозащищенном корпусе класса IP66. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Система мониторинга и управления
Программно-аппаратный комплекс, предназначенный для мониторинга и оперативного управления по радиоканалу комплексом Р48У «Волновая сеть». Возможность редактирования параметров устройства в базе данных и в устройствах по радиоканалу.
Продукты
- Скрытоносимая 4-х канальная радиостанцияМалогабаритная индивидуальная скрытоносимая 4-х канальная радиостанция- ретранслятор карманного типа. Выполнена в пластиковом корпусе класса IP54. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
- Радиостанция-ретранслятор
Радиостанция-ретранслятор предназначенная для увеличения зоны покрытия радиосвязи. Выполнена в металлическом пыле и влагозащи- щенном корпусе класса IP67. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот. - 16-ти канальная радиостанция
Носимая 16-ти канальная индивидуальная радиостанция - ретранслятор. Выполнена в ударопрочном пыле и влагозащищенном корпусе класса IP66. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот. - Система мониторинга и управления
Программно-аппаратный комплекс, предназначенный для мониторинга и оперативного управления по радиоканалу комплексом Р48У «Волновая сеть». Возможность редактирования параметров устройства в базе данных и в устройствах по радиоканалу.
Опорный
ретрансляторОпорный ретранслятор предназначенный для увеличения зоны покрытия радиосвязи на расстояние 10км и более, работающий в длительном автономном режиме. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот
Стационарная радиостанция
Стационарная радиостанция- ретранслятор дежурного/диспетчера. Используется как базовая 4-х канальная радиостанция с возможностью общего вызова. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Радиостанция-ретранслятор (комплект)Радиостанция-ретранслятор (для бизнес-центров и офисных зданий) предназначенная для увеличения зоны покрытия радиосвязи. Для закрытого монтажа радиостанции Р48У.3, Р48У.4 со встроенной антенной и БП. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.

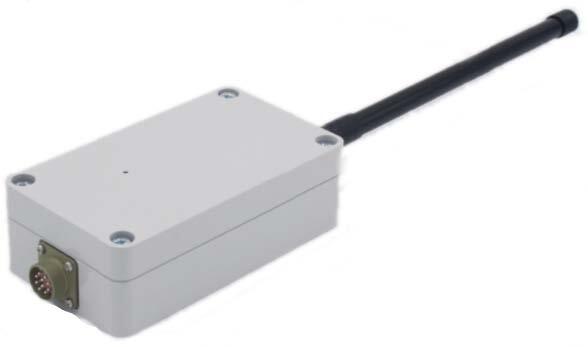

Модуль
сопряженияМодуль сопряжения выполнен в пластмассовом пыле и влагозащищенном корпусе класса IP67. Предназначен для коммутации средств радиосвязи, работающих по цифровому протоколу «Волновая сеть», между собой через локальные вычислительные сети (ЛВС) или глобальные вычислительные сети (ГВС, например Интернет).
Малогабаритная индивидуальная скрытоносимая 4-х канальная радиостанция- ретранслятор карманного типа. Выполнена в пластиковом корпусе класса IP54. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот. Радиостанция работает по технологии mesh-сети.
Режимы работы:
Режимы работы:
- прием и передача речи (данных)
- ретрансляция сигнала
Радиостанция ГРАНИТ Р48У.2
"Волновая сеть"
"Волновая сеть"
Преимущества
- оперативное переключение рабочих каналов связи;
- регулировка уровня громкости;
- индикация включения и выключения радиостанции;
- беспроводной контроль параметров и программирование;
- встроенный элемент питания (автономная работа до 24 часов);
- встроенная антенна;
- возможность подключение разных типов гарнитур;
- встроенная функция вибровызова.
Диапазон рабочих частот, МГц 868,7-869,2
Эффективная излучаемая мощность, мВт до 25
Габаритные размеры, мм 100х35х20 Масса, гр 60
Эффективная излучаемая мощность, мВт до 25
Габаритные размеры, мм 100х35х20 Масса, гр 60
Характеристики прибора
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Радиостанция-ретранслятор предназначенная для увеличения зоны покрытия радиосвязи. Выполнена в металлическом пыле и влагозащи- щенном корпусе класса IP67. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Радиостанция работает по принципу mesh радиосети.
Режимы работы:
Радиостанция работает по принципу mesh радиосети.
Режимы работы:
- при подключении внешней гарнитуры может использоваться как абонентская станция
- ретрансляция сигналов
- передача данных от подключаемых устройств и датчиков
Радиостанция ГРАНИТ Р48У.3
"Волновая сеть"
"Волновая сеть"
Преимущества
- применяется в сложных для прохождения радиосигнала местах;
- индикация включения и выключения радиостанции;
- дистанционный, беспроводной контроль параметров и программирование;
- встроенный элемент питания (автономная работа до 4 суток);
- разъем для подключения внешних антенн разных типов.
Диапазон рабочих частот, МГц 868,7-869,2
Эффективная излучаемая мощность, мВт до 25
Габаритные размеры, мм 215х65х30 Масса, гр 360
Эффективная излучаемая мощность, мВт до 25
Габаритные размеры, мм 215х65х30 Масса, гр 360
Характеристики прибора
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.

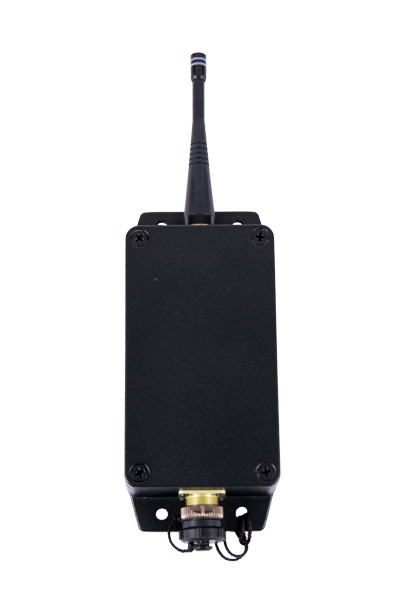

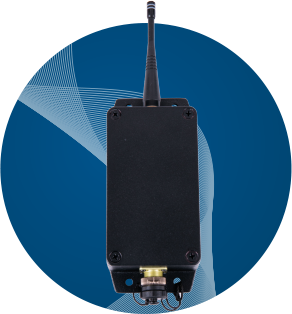

Опорный ретранслятор предназначенный для увеличения зоны покрытия радиосвязи на расстояние 10км и более, работающий в длительном автономном режиме. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Радиостанция-ретранслятор работает по принципу mesh network.
Режимы работы:
Радиостанция-ретранслятор работает по принципу mesh network.
Режимы работы:
- передача данных от подключаемых устройств и датчиков
- ретрансляция сигналов
Радиостанция ГРАНИТ Р48У.8
"Волновая сеть"
"Волновая сеть"
Преимущества
- встроенный элемент питания (автономная работа до 200 суток);
- интегрированная солнечная батарея;
- подключение внешних антенн разных типов;
- дистанционный, беспроводной контроль параметров и программирование;
Диапазон рабочих частот, МГц 868,7-869,2
Эффективная излучаемая мощность, мВт до 25
Масса, гр до 900
Эффективная излучаемая мощность, мВт до 25
Масса, гр до 900
Характеристики прибора
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Носимая 16-ти канальная индивидуальная радиостанция - ретранслятор. Выполнена в ударопрочном пыле и влагозащищенном корпусе класса IP66. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Радиостанция работает по технологии mesh радиосети.
Режимы работы:
Радиостанция работает по технологии mesh радиосети.
Режимы работы:
- прием и передача речи (данных)
- ретрансляция сигналов
Радиостанция ГРАНИТ Р48У.7
"Волновая сеть"
"Волновая сеть"
Преимущества
- оперативное переключение рабочих каналов связи;
- регулировка уровня громкости принимаемого сигнала;
- индикация включения и выключения радиостанции;
- беспроводной контроль параметров и программирование;
- съемный элемент питания (автономная работа до 4 суток);
- разъем для подключения внешних антенн разных типов;
- возможность подключение разных типов гарнитур;
- встроенный Глонасс/GPS приемник;
- встроенный Bluetooth модуль;
Диапазон рабочих частот, МГц 868,7-869,2
Эффективная излучаемая мощность, мВт до 25
Габаритные размеры, мм 215х65х30 Масса, гр 360
Эффективная излучаемая мощность, мВт до 25
Габаритные размеры, мм 215х65х30 Масса, гр 360
Характеристики прибора
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Программно-аппаратный комплекс, предназначенный для мониторинга и оперативного управления по радиоканалу комплексом Р48У «Волновая сеть».
Система мониторинга и управления радиосетью ГРАНИТ СМУР-48УВС
"Волновая сеть"
"Волновая сеть"
Преимущества
- мониторинг сети;
- обработка данных с различных датчиков с записью в базу данных;
- редактирование параметров устройства в базе данных (имя устройства, позывной, группа);
- возможность просмотра активных устройств;
- просмотр уровня заряда батарей абонентов сети;
- мониторинг качества и уровня сигнала абонентов;
- отображение местоположения на картах и запись навигационных данных абонентов;
- режим записи и архивирования данных радиопереговоров.
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Стационарная радиостанция- ретранслятор дежурного/диспетчера. Используется как базовая 4-х канальная радиостанция с возможностью общего вызова. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ №07-20-03-001 не требует присвоения радиочастот.
Радиостанция-ретранслятор работает как mesh радиостанция.
Режимы работы:
Радиостанция-ретранслятор работает как mesh радиостанция.
Режимы работы:
- прием и передача речи (данных)
- ретрансляция сигналов
Радиостанция ГРАНИТ Р48У.10
"Волновая сеть"
"Волновая сеть"
Преимущества
- дистанционный, беспроводной контроль параметров и программирование
- встроенный элемент питания (автономная работа до 4 суток)
- встроенный громкоговоритель
- разъем для подключения внешних антенн разных типов
- разъем для подключения внешних громкоговорителей
- регулировка уровня громкости принимаемого сигнала
- четыре кнопки селективного включения режима «передача» на четырех каналах
- кнопка «общий вызов»
- индикатор номера рабочего канала
- световые индикаторы режимов работы
Диапазон рабочих частот, МГц 868,7-869,2
Габаритные размеры, мм 140х190х60
Эффективная излучаемая мощность, мВт до 25 Масса, гр 630
Габаритные размеры, мм 140х190х60
Эффективная излучаемая мощность, мВт до 25 Масса, гр 630
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Радиостанция-ретранслятор (для бизнес-центров и офисных зданий), предназначенная для увеличения зоны покрытия радиосвязи. Комплект эксплуатационный КЭ-48УС предназначен для закрытого монтажа радиостанций Р48У.3, Р48У.4 со встроенной антенной и БП. Выполнен в пластиковом пыле и влагозащищенном корпусе класса IP67. Относится к устройствам SRD типа и в соответствии с решением ГКРЧ № 07-20-03-001 не требует присвоения радиочастот.
Режимы работы:
Режимы работы:
- ретрансляция сигналов
- передача данных от подключаемых устройств и датчиков
Радиостанция (комплект) ГРАНИТ КЭ-48УС
"Волновая сеть"
"Волновая сеть"
Преимущества
- подключение различных внешних датчиков
- может служить элементом охранно-пожарной системы
- индикация включения и выключения радиостанции
- дистанционный, беспроводной контроль параметров и программирование
- встроенный элемент питания (автономная работа до 4 суток)
- радиостанция и внешний источник питания для подключения сети 100-240В в едином корпусе
Диапазон рабочих частот, МГц 868,7-869,2
Эффективная излучаемая мощность, мВт до 25
Эффективная излучаемая мощность, мВт до 25
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Аппаратный модуль сопряжения Гранит АМС-48УВС. Выполнен в пластмассовом пыле и влагозащищенном корпусе класса IP67. Предназначен для коммутации средств радиосвязи, работающих по цифровому протоколу «Волновая сеть», между собой через локальные вычислительные сети (ЛВС) или глобальные вычислительные сети (ГВС, например Интернет).
Режимы работы:
Режимы работы:
- Передача сигналов через сеть INTERNET
- передача данных от подключаемых устройств и датчиков через сеть INTERNET
Модуль сопряжения Гранит АМС-48УВС
"Волновая сеть"
"Волновая сеть"
Преимущества
- подключение к локальной сети через порт RJ-45
- индикация включения и выключения радиостанции
- дистанционный, беспроводной контроль параметров и программирование
- встроенный элемент питания (автономная работа до 4 суток)
Диапазон рабочих частот, МГц 868,95
Эффективная излучаемая мощность, мВт не более: 25
Ширина спектра модулированного сигнала, МГц не более: 0,5 Чувствительность приемника, Дб не более: -90 дБм
Тип модуляции QPSK
Эффективная излучаемая мощность, мВт не более: 25
Ширина спектра модулированного сигнала, МГц не более: 0,5 Чувствительность приемника, Дб не более: -90 дБм
Тип модуляции QPSK
Content Oriented Web
Make great presentations, longreads, and landing pages, as well as photo stories, blogs, lookbooks, and all other kinds of content oriented projects.
Отзывы
Отзывы
 |  |  |
Скачать документ:
Посмотреть все отзывы
Посмотреть все отзывы
Нам доверяют
Закажите обратный звонок
Хотите узнать цену,
получить консультацию? Мы перезвоним Вам.
получить консультацию? Мы перезвоним Вам.
Головной офис
Красноярский край, г. Красноярск,ул. Караульная д.82 офис 869
+7 (391) 269 90 69
info@stcompany24.ru
t.me/stcompany24
Время работы: Пн — Пт: 09:00-18:00
Филиал г. Москва
+7 (391) 269 90 69
info@stcompany24.ru
t.me/stcompany24
Время работы: Пн — Пт: 09:00-18:00
Филиал г. Москва
© 2022 ООО «Системы и Технологии»
Комплексное снабжение промышленных предприятий.
ИНН 2461033202.
ОГРН 1162468098540
КПП 246501001
Связаться с нами:
Сайт: stсompany24.ru
Почта: info@stcompany24.ru
+7 (391) 269-90-69
* Политика в отношении обработки персональных данных
Группа «СТ»
Закажите обратный звонок
Если Вы заинтересованы в том, чтобы стать бизнес–партнером группы «СТ», свяжитесь с нами
Головной офис
Красноярский край, г. Красноярск,
ул. Караульная д.82 офис 869
+7 (391) 269 90 69
info@stcompany24.ru
t.me/stcompany24
Время работы: Пн — Пт: 09:00-18:00
Филиал г. Москва
г. Москва, Сириус парк, Каширское шоссе, д.3 корп. 2, стр.2, офис 5
ул. Караульная д.82 офис 869
+7 (391) 269 90 69
info@stcompany24.ru
t.me/stcompany24
Время работы: Пн — Пт: 09:00-18:00
Филиал г. Москва
г. Москва, Сириус парк, Каширское шоссе, д.3 корп. 2, стр.2, офис 5
© 2020 ООО «Системы и Технологии»
Комплексное снабжение промышленных предприятий.
ИНН 2461033202.
ОГРН 1162468098540
КПП 246501001
Связаться с нами:
Сайт: stсompany24.ru
Почта: info@stcompany24.ru
+7 (391) 269-90-69
* Политика в отношении обработки персональных данных
ГРУППА «СТ»
